Piezas de recambio, reproducidas según muestra
Ejemplo 1/6
Polea dentada de acero inoxidable
Coronas dentadas de acero inoxidable: Máxima higiene
Muchas máquinas operan en entornos donde la higiene es primordial, como en el procesamiento y envasado de alimentos, la industria farmacéutica y química, entre otros. Incluso en estas aplicaciones, se utilizan comúnmente accionamientos con correas dentadas y coronas dentadas.
Sin embargo, la mayoría de las coronas dentadas estándar están hechas de aluminio o, en el mejor de los casos, de acero inoxidable sin recubrimiento. Estos materiales no son adecuados para su uso en entornos sensibles.
Neudert fabrica una amplia variedad de coronas dentadas adaptadas a las necesidades del cliente, exclusivamente de acero inoxidable. Podemos producir coronas dentadas basadas en diseños estándar o según normas específicas de perfil de diente. Solicitudes adicionales, como geometrías especiales, discos de brida donde normalmente no se proporcionan, u otros requisitos inusuales, no son un problema para nosotros.
Construcción de máquinas a medida para requisitos específicos, cuando los componentes estándar ya no son suficientes.
Neudert: Su especialista en coronas dentadas de acero inoxidable.
Zahnriemenräder aus Edelstahl und die dementsprechenden Muster
Zahnriemenrad aus Edelstahl und das dementsprechende Muster
Zahnriemenrad aus Edelstahl und das dementsprechende Muster
Zahnriemenräder aus Edelstahl und die dementsprechenden Muster
Piezas de recambio, reproducidas según muestra
Ejemplo 2/6
Set de termoformado
Tu especialista en herramientas de termoformado para la deformación de láminas de plástico
Un cliente se acercó a nosotros con la siguiente tarea: tenía una máquina de termoformado en su planta. Esta máquina lleva funcionando varios años con una herramienta, pero ahora quería introducir una nueva forma en el mercado. Piezas que deben ser empaquetadas con esta máquina.
Si bien el fabricante de la máquina aún existe, el cliente no quería pedir un nuevo juego de herramientas a esa empresa por razones personales. Su petición fue si podíamos fabricar un nuevo juego utilizando el antiguo juego de herramientas como modelo, adaptado a su máquina.
Un juego de herramientas de termoformado incluye el calentador de lámina adecuado para la forma, la herramienta de termoformado con un sistema de enfriamiento integrado, la caja de soplado con pistones de preestirado y la herramienta de sellado con la parte inferior de la forma de sellado. Se realizó toda la construcción en nuestras instalaciones utilizando las muestras proporcionadas, y se fabricaron todas las piezas. Se incluyeron los tratamientos de superficie adecuados, como recubrimientos antiadherentes para la herramienta de sellado. También se realizó el montaje eléctrico completo en nuestras instalaciones. El cliente recibió un juego de herramientas de termoformado completo, listo para instalar en su máquina, que ahora se utiliza alternativamente con la forma antigua, según el producto que se esté fabricando.
Neudert - Tu especialista en herramientas de termoformado
Tiefziehsatz bestehend aus Vorwärmplatten, Tiefziehform, Blaskasten, Siegelplatte und Siegelform Unterteil
Tiefziehsatz bestehend aus Vorwärmplatten, Tiefziehform, Blaskasten, Siegelplatte und Siegelform Unterteil
Tiefziehsatz bestehend aus Vorwärmplatten, Tiefziehform, Blaskasten, Siegelplatte und Siegelform Unterteil
Tiefziehsatz bestehend aus Vorwärmplatten, Tiefziehform, Blaskasten, Siegelplatte und Siegelform Unterteil
Piezas de recambio, reproducidas según muestra
Ejemplo 3/6
Piezas de formato
Piezas conformadas: Todo fluye en su camino
Regularmente, los productos se adaptan al mercado, las formas cambian, el diseño se actualiza o el mercado demanda otros tamaños. Los nuevos productos deben atraer la atención de los clientes con nuevos envases. Sin embargo, no todos los envases pueden ser procesados por cualquier máquina.
Un cliente nuestro se enfrentó a estos desafíos. El departamento de marketing llegaba con nuevas ideas constantemente, y la tecnología tenía que implementarlas. Pero comprar una nueva máquina para cada cambio de producto no es algo que se pueda permitir. Y, desafortunadamente, a veces ocurre que cuando se necesitan nuevos formatos de piezas para las máquinas, el fabricante de la máquina ya no existe, o el tiempo de respuesta es extremadamente largo, o el precio solicitado es simplemente exorbitante.
Neudert se enfrentó a este desafío y, para este cliente que empaca botellas, midió sus instalaciones y registró la trayectoria de los productos. Ahora, el cambio a un nuevo producto es muy sencillo: se envía el nuevo formato, la nueva botella a Neudert, la estructura básica ya existe en nuestras instalaciones y solo se modifican los contornos específicos de la botella. Una vez finalizada la fabricación, otras botellas nuevas pueden seguir su camino a través de la línea de envasado.
Neudert, para que cada formato encaje.
Formatteile für eine Flaschenfüll- und Verschließmaschine
Formatteile für eine Flaschenfüll- und Verschließmaschine
Formatteile für eine Flaschenfüll- und Verschließmaschine
Formatteile für eine Flaschenfüll- und Verschließmaschine
Piezas de recambio, reproducidas según muestra
Ejemplo 4/6
Carcasa de la bomba
Carcasas de bomba, p.ej. para bombas de tornillo excéntrico – para transportar "pasta"
Las bombas de tornillo excéntrico son necesarias para transportar de manera segura y precisa productos líquidos a muy pastosos, viscosos y con o sin partículas sólidas.
Sin embargo, la aplicación en la que se utilizan las bombas no siempre es la misma, por lo que se necesitan formas especiales y conexiones específicas una y otra vez.
Las carcasas de bomba de Neudert son aptas para alimentos y están optimizadas en el diseño de su estructura para facilitar y mejorar la higiene de la limpieza. Se han eliminado las esquinas en las que se puede acumular suciedad. Las conexiones y dimensiones de la bomba se pueden diseñar según las necesidades del cliente.
No dude en contactarnos si desea transportar algo y su bomba no cumple con sus requisitos. Póngase en contacto con Neudert. Llevamos su "pasta" donde debe estar.
Carcasa de la bomba con brida recta cuadrada, sellada con junta tórica. Atornillada con tornillos de cabeza hexagonal.
Pumpengehäuse von Schneckenexzenterpumpen mit viereckigem Flansch
Pumpengehäuse von Schneckenexzenterpumpen mit viereckigem Flansch
Pumpengehäuse von Schneckenexzenterpumpen mit viereckigem Flansch
Pumpengehäuse von Schneckenexzenterpumpen mit viereckigem Flansch
Carcasa de la bomba con brida redonda, sellada con junta tórica. Atornillada con tornillos de cabeza hexagonal. Conexiones adicionales para vaciado o conexión acodada para una limpieza óptima de la junta hacia el motor. Brida atornillable lateral para sensor de ralentí
Pumpengehäuse von Schneckenexzenterpumpen mit rundem Flansch und Flansch für Leerlaufsensor
Pumpengehäuse von Schneckenexzenterpumpen mit rundem Flansch und Flansch für Leerlaufsensor
Pumpengehäuse von Schneckenexzenterpumpen mit rundem Flansch und Flansch für Leerlaufsensor
Carcasa de la bomba con brida redonda con rosca redonda
Pumpengehäuse von Schneckenexzenterpumpen mit rundem Flansch
Pumpengehäuse von Schneckenexzenterpumpen mit rundem Flansch
Piezas de recambio, reproducidas según muestra
Ejemplo 5/6
Llantas de aluminio para carro de golf Porsche
Llantas de aluminio para carrito de golf Porsche – ¡Ahora sí que rueda!
La fascinación de Porsche: ser propietario de un Porsche es cuestión de pasión. Se siente la potencia que emana de esta marca y uno se identifica como un verdadero “porscheísta”.
No es de extrañar, por tanto, que Porsche esté presente en otros ámbitos además de la automoción. Hay moda Porsche, joyas con diseño Porsche, artículos deportivos y mucho más.
Después de un uso intensivo, sucedió lo inevitable: una de las llantas de plástico del carrito de golf se rompió. Lamentablemente, las llantas de plástico originales ya no estaban disponibles, y además, nadie que sea propietario de un Porsche se conformaría con plástico. Un carrito de golf Porsche merece unas auténticas llantas de aluminio con diseño Porsche.
Neudert ha asumido este reto. Fabricadas en aluminio de alta calidad y anodizadas para resistir cualquier condición climática, estas llantas de aluminio de alta calidad permiten alcanzar las velocidades más altas en las curvas y aceleraciones impresionantes del carrito, tal y como corresponde a un Porsche.
¡Buen viaje! Neudert – ¡ahora sí que rueda!
Alufelge für Golftrolley im Einsatz auf dem Golfplatz
Alufelge für Golftrolley von Neudert
Alufelge für Golftrolley, Vergleich original aus Plastik rechts und Alufelge von Neudert links
Alufelge für Golftrolley im Einsatz auf dem Golfplatz
Piezas de recambio, reproducidas según muestra
Ejemplo 6/6
Soporte para pala cargadora
Fijación para la cuchara de una cargadora sobre ruedas
Un socio acudió a nosotros con piezas desgastadas de gran tamaño y algunos bocetos dibujados a mano para que le fabricáramos algunas piezas de repuesto. Como las piezas eran grandes y pesadas, pensamos que debían ser para algo más grande.
Nos quedamos aún más sorprendidos cuando vimos en la entrega que las piezas estaban destinadas a una cargadora de ruedas utilizada en una fábrica de piedra. La cuchara reemplazable se sujeta con pernos que están en asientos de cojinetes. Estas piezas tuvieron que ser refabricadas.
Neudert - ahora las piedras pesadas se pueden mover de nuevo
La fijación para el cazo de una cargadora de ruedas estaba completamente desgastada. Los asientos de los pasadores estaban desgastados y los pasadores también.
Radlader mit verschlissenen Lagersitzen für die Schaufel
verschlissener Bolzensitz am Arm eines Radladers
verschlissener Bolzensitz an der Schaufel eines Radladers
Radlader mit verschlissenen Lagersitzen für die Schaufel
Los pernos para sujetar la cuchara de la pala cargadora y los asientos para los pernos eran de nueva fabricación. De este modo, la cuchara pudo volver a montarse sin juego excesivo tras la reparación. Esto significa que la cargadora sobre ruedas puede volver a prestar un buen servicio durante años.
neue Bolzen zur Aufnahme einer Schaufel eines Radladers
neue Bolzensitze zur Aufnahme einer Schaufel eines Radladers
neue Bolzen und neue Bolzensitze zur Aufnahme einer Schaufel eines Radladers
neue Bolzen zur Aufnahme einer Schaufel eines Radladers
Reparación / revisión / reequipamiento de aparatos y componentes de máquinas
Ejemplo 1/7
Restauración de un titular
Restauración de un soporte - ¡De viejo a nuevo!
Un soporte de fundición de aluminio, utilizado en una empresa de procesamiento de alimentos, ha envejecido.
La pintura está en mal estado y la sujeción se oxida.
Nuestra tarea consistía en repintar el soporte con una pintura lavable apta para alimentos y reemplazar la sujeción por una de acero inoxidable no corrosivo y apto para alimentos. Ahora se cumplen todos los requisitos necesarios y el soporte puede prestar un buen servicio durante los próximos años.
Neudert - ¡De viejo a nuevo!
Halter vor der Restauration
Halter vor der Restauration
Halter nach der Restauration
Halter vor der Restauration
Reparación / revisión / reequipamiento de aparatos y componentes de máquinas
Ejemplo 2/7
Revisión de Eurohole punzón
Neudert – Reacondicionamiento de troqueles para euroagujeros
Nuestros troqueles para euroagujeros son mini troqueles de gran potencia, por ejemplo, para el euroagujero utilizado para colgar bolsas planas.
Se muestran tres de los primeros cuatro troqueles para euroagujeros fabricados por nuestra empresa en el año 2007, que una vez más han sido enviados a nosotros para su reacondicionamiento.
Durante años, estos troqueles de precisión de la más alta calidad han estado en uso.
Dos de los troqueles serán afilados nuevamente y los anillos de sellado y deslizamiento serán reemplazados.
El tercer troquel ha trabajado tanto que se requiere un servicio técnico completo. Además de los anillos de sellado y deslizamiento, recibirá un nuevo juego de corte que consta de punzón, matriz y pieza guía. De esta manera, este troquel quedará como nuevo.
Eurolochstanzen zum Überholen
Eurolochstanzen zum Überholen
Eurolochstanzen im Einsatz
Eurolochstanzen zum Überholen
Reparación / revisión / reequipamiento de aparatos y componentes de máquinas
Ejemplo 3/7
Rectificado sobre el rodillo de sellado
Rebobinado de rodillos selladores
Las herramientas de sellado son unidades que se utilizan para unir envases basados en láminas. Por ejemplo, para colocar una tapa sobre un vaso, soldar dos láminas para formar una bolsa o unir una lámina plegada para formar un tubo.
Las bolsas planas se fabrican comprimiendo dos láminas en cuatro bordes con dos placas de sellado planas bajo presión y calor. El material se funde y la bolsa está lista.
Se puede producir una gran cantidad de bolsas en poco tiempo si, en lugar de trabajar con placas de sellado, se utiliza una máquina con herramientas rotativas, similar a una impresora. Sin embargo, estas herramientas deben ser muy precisas.
Neudert tomó los rodillos selladores existentes de un cliente y volvió a trabajar las superficies de sellado imprecisas, de modo que los rodillos encajen entre sí con una precisión de unos pocos micrómetros (0,001 mm).
Neudert: Con nosotros, todo gira en torno a la alta precisión.
Siegelwalzen nach dem Überschleifen
Siegelwalzen nach dem Überschleifen
Siegelwalzen nach dem Überschleifen
Siegelwalzen nach dem Überschleifen
Reparación / revisión / reequipamiento de aparatos y componentes de máquinas
Ejemplo 4/7
Tablero para sierra
"Mesa de trabajo para sierra: una solución innovadora"
Una sierra de cinta, al cortar piezas, se sumerge en la mesa de trabajo que se encuentra debajo, dejando un hueco. Si la sierra puede cortar en bisel, estos huecos se crean en una variedad de ángulos.
Los fabricantes de sierras ofrecen, por supuesto, las mesas de trabajo como piezas de repuesto. Sin embargo, considerando que una mesa de trabajo es casi del tamaño de una paleta europea, se puede imaginar el costo de reemplazarla.
Para un cliente, desarrollamos una placa intermedia, de modo que el cliente solo necesita reemplazar un pequeño trozo con unos pocos movimientos. Dado que el costo de la reparación ahora es solo una fracción del costo original, esta reparación se puede realizar con mayor frecuencia, lo que a su vez aumenta la calidad del corte gracias a una mejor superficie de apoyo para las piezas a cortar.
Neudert - Una situación beneficiosa para todos los involucrados.
Tischplatte Bandsäge nach und vor der Reparatur
Tischplatte Bandsäge nach und vor der Reparatur
Tischplatte Bandsäge nach und vor der Reparatur
Tischplatte Bandsäge nach und vor der Reparatur
El tablero original antes de la reparación. Se pueden ver los numerosos cortes en los distintos ángulos de la sierra. Casi no queda superficie de apoyo para las piezas a serrar.
Tischplatte Bandsäge vor der Reparatur
Tischplatte Bandsäge vor der Reparatur
Tischplatte Bandsäge vor der Reparatur
Tischplatte Bandsäge vor der Reparatur
El tablero de la mesa después de la reparación, equipado con una placa intermedia fácil de colocar que puede sustituirse por una nueva en unos sencillos pasos.
Tischplatte Bandsäge nach der Reparatur
Tischplatte Bandsäge nach der Reparatur
Tischplatte Bandsäge nach der Reparatur
Tischplatte Bandsäge nach der Reparatur
Reparación / revisión / reequipamiento de aparatos y componentes de máquinas
Ejemplo 5/7
Aumentar la altura de los remolques de maceración
Aumentar la altura de los remolques de maceración
En un remolque de maceración, durante la vendimia, se recogen las uvas recién cosechadas en el viñedo y se transportan a la bodega para su prensado. Se trata de un remolque equipado con una cuba de acero inoxidable apto para alimentos. Las uvas se vierten en esta cuba. Una vez llegadas a la bodega, las uvas pueden ser transportadas mediante una espiral a través de una manguera hacia la siguiente máquina de procesamiento, generalmente una máquina de despalillado donde las uvas se separan de los tallos.
Dado que Franconia es famosa por sus empinadas laderas, aquí crece el famoso vino de Franconia. Un viticultor nos planteó el problema de que cuando baja con su remolque de maceración por las empinadas montañas, el mosto se derrama por el borde debido a la inclinación del remolque. Deseaba tener un borde más alto, no para sobrecargar el remolque, sino para poder aprovecharlo al máximo sin perder el mosto en las laderas empinadas.
Por lo tanto, hemos aumentado la altura del remolque, soldándolo herméticamente con acero inoxidable apto para alimentos. De esta manera, ya no se pierde ningún vino.
Neudert, cuando los requisitos son especiales, también trabajamos en el "buen vino".
El remolque de maceración original
Maischewagen zum Transport von frisch geernteten Reben vom Weinberg zur Kelterung
Maischewagen zum Transport von frisch geernteten Reben vom Weinberg zur Kelterung
Maischewagen zum Transport von frisch geernteten Reben vom Weinberg zur Kelterung
Maischewagen zum Transport von frisch geernteten Reben vom Weinberg zur Kelterung
El remolque de meceración con elevación para que no se derrame demasiado producto crudo
Maischewagen zum Transport von frisch geernteten Reben vom Weinberg zur Kelterung
Maischewagen zum Transport von frisch geernteten Reben vom Weinberg zur Kelterung
Maischewagen zum Transport von frisch geernteten Reben vom Weinberg zur Kelterung
Maischewagen zum Transport von frisch geernteten Reben vom Weinberg zur Kelterung
Reparación / revisión / reequipamiento de aparatos y componentes de máquinas
Ejemplo 6/7
Reposición del cabezal multihusillo
Reposición del cabezal multihusillo
Para taladrar varios agujeros de una sola vez se utiliza una taladradora especial. Para ello, la taladradora dispone de un cabezal multihusillo. Aquí, diferentes brocas se accionan simultáneamente y perforan varios agujeros.
Como la máquina funciona mucho, los cojinetes del cabezal se desgastan. El engranaje cruje y la máquina hace mucho ruido.
Se abrió el cabezal y se comprobaron los engranajes helicoidales. Todos estaban en orden. Se sustituyeron todos los rodamientos de bolas, se engrasó el cabezal y se volvió a montar con la precarga correcta.
Ahora el cabezal vuelve a funcionar sin problemas.
Neudert - aquí da varias vueltas.
Mehrspindelkopf einer Bohrmaschine von vorne
Mehrspindelkopf einer Bohrmaschine von hinten
Mehrspindelkopf einer Bohrmaschine geöffnet. Man sieht die verzahnten Achsen, die neu gelagert wurden.
Mehrspindelkopf einer Bohrmaschine von vorne
Reparación / revisión / reequipamiento de aparatos y componentes de máquinas
Ejemplo 7/7
Rebobinado y revisión de un punzón
Rectificado y revisión de una troqueladora dúplex de cuatro columnas para accionamiento externo
El ejemplo muestra una troqueladora para una máquina dúplex. Esto significa que en una sola máquina se producen, llenan, sellan y perforan dos series de bolsas planas una al lado de la otra. Con cada golpe se terminan dos bolsas.
Para obtener la forma característica de la bolsa, se necesita una troqueladora.
La troqueladora es un bastidor con 4 guías de columna de alta precisión. Estas guías permiten que un punzón duro y bien afilado se hunda en una matriz dura y bien afilada, cortando así limpiamente un trozo de película.
Die Stanze von unten zeigt deutlich die obere Kopfgeometrie der hiermit gestanzten Beutel
Stanze von unten zeigt die zu stanzende Geometrie
Stanze von unten zeigt die zu stanzende Geometrie
Tras un uso prolongado, los bordes de corte del punzón pueden desafilarse. Entonces notará en la bolsa cortada que ya no hay un buen borde de corte, sino que la película empieza a doblarse, se forman hilos y el corte ya no parece limpio.
Estos punzones se pueden rectificar o se puede revisar el punzón. El punzón se desmonta por completo, todas las piezas de desgaste, las guías, los muelles, etc. se sustituyen por otras nuevas. El filo del punzón y la matriz se rectifican hasta que el filo vuelve a estar afilado. El punzón queda entonces como nuevo y puede volver a realizar su trabajo durante el siguiente ciclo de vida.
La estructura del punzón
Matrize, in die die Stempel eintauchen
Stempel, die in eine Matrize eintauchen
fertig montierte Stanze
Matrize, in die die Stempel eintauchen
Prueba manual del punzón
Reparación / revisión / reequipamiento de máquinas
Ejemplo 1/8

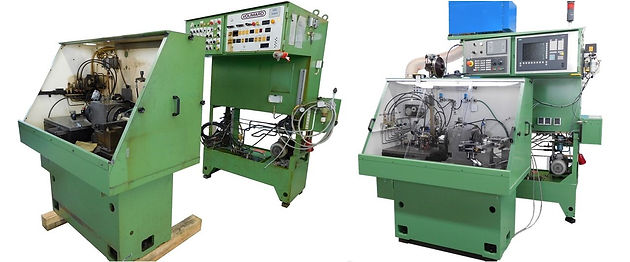

Rectificadora de rodamientos de bolas
Remodelación de una rectificadora: ¡De viejo a nuevo!
Varias rectificadoras especiales de nuestro cliente, todas de los años 80, realizan diariamente tareas valiosas en la fabricación de rodamientos. Sin embargo, el paso del tiempo se nota en las máquinas: el control ya no es moderno, la estética (la pintura) muestra los signos del tiempo y la mecánica también debería renovarse.
Ciertamente, se ha evaluado si existen máquinas nuevas en el mercado. Sin embargo, el trabajo con las máquinas existentes se puede realizar igual de bien, o incluso mejor, que con una máquina nueva estándar, que suele incluir características adicionales innecesarias. Además, el personal de operación está familiarizado con las máquinas y la producción funciona sin problemas.
Las máquinas fueron desmontadas completamente en Neudert, limpiadas y repintadas. Durante el montaje posterior, se reemplazaron todas las piezas mecánicas desgastadas y se incorporaron mejoras desarrolladas en los últimos años. La hidráulica y la neumática se complementaron, mejoraron y actualizaron a los estándares más recientes. Toda la electricidad y la electrónica fueron reemplazadas por un control numérico por computadora (CNC) moderno de Siemens.
La declaración de conformidad CE realizada posteriormente documenta la seguridad de la máquina y certifica que la máquina puede utilizarse sin problemas. Neudert elaboró toda la documentación necesaria y redactó una declaración de conformidad. El resultado fue la deseada marca CE en las máquinas.
Ahora estas máquinas pueden realizar su trabajo de manera confiable durante la próxima generación.
Neudert: ¡De viejo a nuevo!
Reparación / revisión / reequipamiento de máquinas
Ejemplo 2/8
Revisión mecánica de una máquina de bolsas
Revisión mecánica de una máquina formadora de bolsas tubulares
¿A quién no le ha pasado? Otra vez se ha averiado la vieja máquina. El juego en los ejes y la holgura en los rodamientos provocan imprecisiones. Las tolerancias son cada vez más difíciles de mantener. La máquina se detiene con más frecuencia.
El fabricante de la máquina ya no existe desde hace años. A veces, incluso ocurre que el fabricante de la máquina no tiene ningún interés en poner en marcha de nuevo las máquinas antiguas. Y si lo hace, suele cobrar precios muy elevados, por los que casi se podría comprar una máquina nueva...
Seguramente usted también ha experimentado algo similar.
Neudert ofrece la solución.
En el ejemplo mostrado, el cliente sólo quería deliberadamente una revisión mecánica. Se comprobaron, corrigieron y reajustaron todas las secuencias de movimiento. Se excluyeron deliberadamente los trabajos visuales, como la pintura, etc. El cliente recibió una máquina de bolsas tubulares revisada mecánicamente, que desde entonces ha vuelto a funcionar de forma fiable y sin tiempos de inactividad.
Schlauchbeutelmaschine mechanisch überholt
Schlauchbeutelmaschine mechanisch überholt
Schlauchbeutelmaschine mechanisch überholt
Reparación / revisión / reequipamiento de máquinas
Ejemplo 3/8
Máquina de estampación
Modernización de la marca CE en múltiples máquinas de estampado: ¡La seguridad siempre es lo primero!
Nuestro socio posee varias de estas máquinas, las cuales fueron fabricadas especialmente para él hace años como máquinas personalizadas. En ese momento, cumplían con las últimas normativas y directrices.
Sin embargo, ha pasado un tiempo considerable y los requisitos de seguridad laboral han evolucionado.
Neudert ha revisado y corregido el concepto de seguridad. Se ha modificado la cubierta protectora antigua, se han integrado aspectos de seguridad en el control, se ha mejorado la neumática para garantizar que nada ocurra en caso de fallo de aire o electricidad.
Pero lo más importante: la declaración de conformidad CE realizada posteriormente documenta la seguridad de la máquina y certifica que puede utilizarse sin ningún riesgo. Neudert ha elaborado toda la documentación necesaria y ha redactado una declaración de conformidad. El resultado ha sido la obligatoria marca CE en las máquinas.
Ahora, estas máquinas pueden volver a realizar su trabajo en un entorno industrial sin problemas, y los operadores están protegidos y asegurados contra accidentes.
¡La seguridad siempre es lo primero!
Reparación / revisión / reequipamiento de máquinas
Ejemplo 4/8
Adaptación de dispositivos de seguridad a una sierra
Retroequipamiento de una marca CE en una sierra: ¡La seguridad siempre es lo primero!
Si bien es una máquina especial, una pieza única, fabricada en algún momento por alguien. La máquina hace su trabajo maravillosamente, exactamente lo que se necesita. No hay nada más similar en el mercado, especialmente porque no se necesita otra máquina. Ya se tiene esta.
Solo una cosa no encaja: No tiene una marca CE.
Neudert se enfrentó exactamente a este problema. Se trataba de una sierra ingletadora que realiza cortes para piezas especiales. Funciona perfectamente, pero a primera vista se notan algunos puntos débiles en cuanto a dispositivos de seguridad.
Neudert ha revisado y corregido el concepto de seguridad. Así, algunos protectores tuvieron que ser modificados, algunos interruptores ahora también verifican que los protectores estén colocados. También se tuvieron que realizar algunas mejoras en la electricidad.
Pero lo más importante: La declaración de conformidad CE realizada posteriormente documenta la seguridad de la máquina y certifica que la máquina puede utilizarse sin problemas. Neudert elaboró toda la documentación necesaria y redactó una declaración de conformidad. El resultado fue la ansiada marca CE en la máquina.
Ahora esta puede volver a realizar su trabajo sin problemas en un entorno industrial y los operadores de la máquina están protegidos contra accidentes y asegurados.
¡La seguridad siempre es lo primero!
Säge mit neu angebrachten Sicherheitseinrichtungen
Säge mit neu angebrachten Sicherheitseinrichtungen
Säge mit neu angebrachten Sicherheitseinrichtungen
Säge mit neu angebrachten Sicherheitseinrichtungen
Reparación / revisión / reequipamiento de máquinas
Ejemplo 5/8
Revisión mecánica de una taladradora
Revisión mecánica completa de una taladradora de múltiples brocas
¡Habrá perforado decenas de miles de agujeros, pero ahora se ha ganado unas vacaciones!
Y al igual que en un spa, la máquina recibió un tratamiento de primera en Neudert.
Primero, una buena limpieza. Al igual que un baño al inicio de cualquier tratamiento de spa, se eliminaron las virutas y el aceite acumulados durante años. La pintura volvió a brillar y la máquina recuperó su aspecto original.
Luego llegó el turno del masaje. Mientras que en los humanos se realinean los huesos, en la máquina se reemplazaron los rodamientos mecánicos, se recubrieron y reacondicionaron los ejes desgastados o se sustituyeron por completo. Se revisó toda la mecánica y se restableció cada movimiento. Al igual que la espalda suele ser el foco de atención del masajista, en la taladradora nos centramos en el complejo cabezal de múltiples brocas. Después de una revisión completa, ronroneaba como nuevo, sin ningún traqueteo ni ruido.
A continuación, se procedió a las renovaciones. Al igual que algunas damas se permiten un nuevo color de cabello, la máquina recibió un sistema hidráulico completamente nuevo. Los antiguos controles y válvulas fueron sustituidos por productos de marca de última generación, garantizando así la seguridad operativa y el suministro de piezas de repuesto durante los próximos años.
Una vez finalizados los trabajos, la máquina volvió a su trabajo diario con energía renovada, tal y como nosotros nos lanzamos de nuevo al trabajo después de un relajante día de spa.
Adjunto algunas fotos de cómo lucía la máquina antes de su transformación.
Mehrspindelbohrmaschine vor der mechanischen Überholung
Mehrspindelbohrmaschine vor der mechanischen Überholung
Mehrspindelbohrmaschine vor der mechanischen Überholung - Spindelmotor
Mehrspindelbohrmaschine vor der mechanischen Überholung
Reparación / revisión / reequipamiento de máquinas
Ejemplo 6/8
Revisión de una mortajadora
Reconstrucción de una cepilladora/planeadora
El cepillado, o planeo, sigue siendo relevante en la actualidad. Para obtener láminas delgadas de materiales difíciles de trabajar con un paralelismo y una planitud adecuados, a menudo solo el cepillado es la solución.
Pero, ¿qué hacer cuando se necesita una máquina para esto?
Hoy en día, las cepilladoras nuevas se fabrican en China e India. Sin embargo, ¿realmente se quieren utilizar estas máquinas en una producción que debe ser eficiente? Las deficiencias de su construcción son demasiado evidentes.
Hoy en día, una cepilladora fabricada en Alemania solo se puede encontrar de segunda mano.
Se muestra una de las últimas cepilladoras fabricadas por la empresa Klopp en Solingen, construida a mediados de los años 80. La geometría de la máquina todavía era muy buena. Pero la apariencia, la mecánica y la electricidad mostraban un gran potencial de mejora.
La máquina se desmontó hasta el último tornillo, se limpió, se pintó, se reemplazaron las piezas desgastadas y se volvió a montar. Después de revisar la electricidad, la máquina se sometió a una prueba exhaustiva antes de volver a ponerse en funcionamiento en la producción.
La cepilladora antes de la revisión en el concesionario de maquinaria
Hobelmaschine vor dem Retrofit
Hobelmaschine vor dem Retrofit
Hobelmaschine vor dem Retrofit
Hobelmaschine vor dem Retrofit
Después de revisar la máquina.
Hobelmaschine nach dem Retrofit
Hobelmaschine nach dem Retrofit
Hobelmaschine nach dem Retrofit
Hobelmaschine nach dem Retrofit
Reparación / revisión / reequipamiento de máquinas
Ejemplo 7/8
Reparación de una prensa de husillo manual
Reparación de una prensa de husillo manual - Cuando la fundición cede, hay que encontrar una alternativa
Una prensa de husillo manual es necesaria para ejercer presión sobre algo.
O bien la utilizas para encajar dos piezas, por ejemplo un rodamiento de bolas en un agujero. En este caso, es importante que la parte móvil que sube y baja esté absolutamente perpendicular a la superficie de contacto. Esto depende de la precisión de la máquina.
Otra posibilidad es utilizar la máquina para doblar o enderezar piezas si están torcidas. También en este caso, depende de la potencia de la máquina.
Ahora ha ocurrido en una prensa de husillo manual con 20 toneladas de fuerza de presión. Debido a los constantes cambios de carga de tensión-compresión, las piezas de fundición cedieron y se rompieron. Y como el fabricante no existe desde hace mucho tiempo y no se dispone de piezas de recambio, se trata en realidad de una pérdida total.
Medimos la máquina, reprodujimos las piezas a partir de acero macizo adecuado y volvimos a montar y ajustar la máquina. Es importante que el husillo de la parte móvil vaya en un casquillo endurecido para que las altas presiones no provoquen un desgaste excesivo.
Ahora la máquina puede volver a prestar un buen servicio durante décadas.

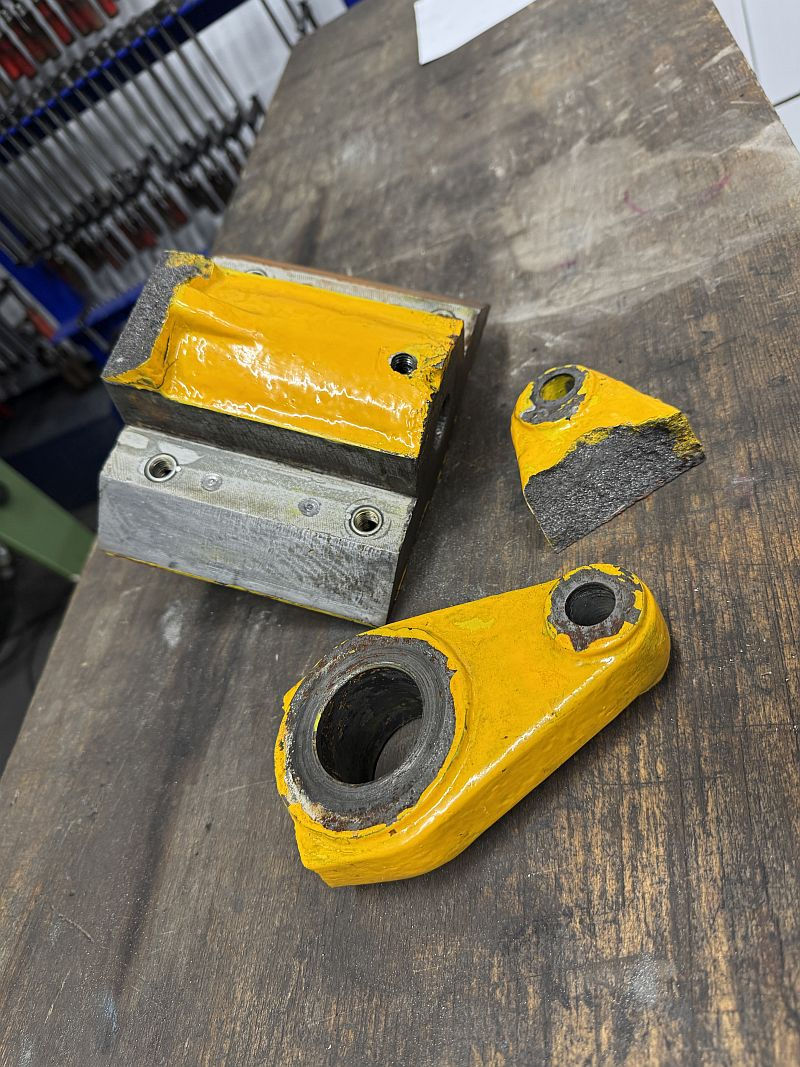

gebrochene Gußteile

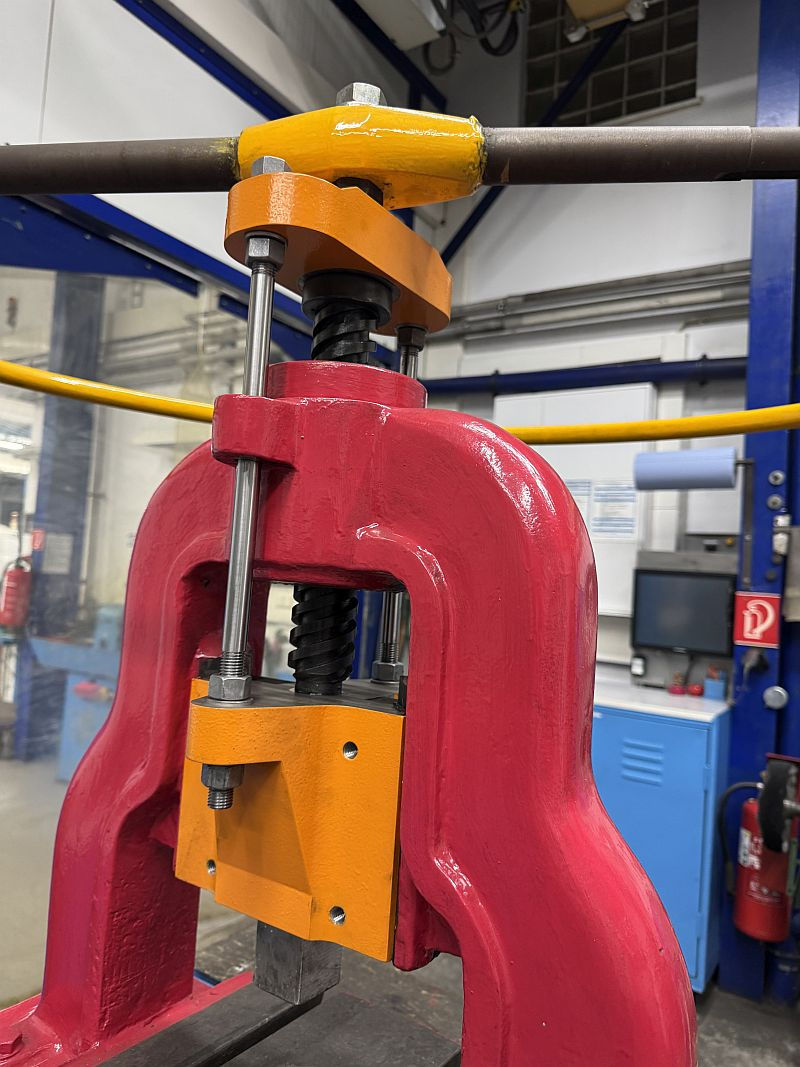

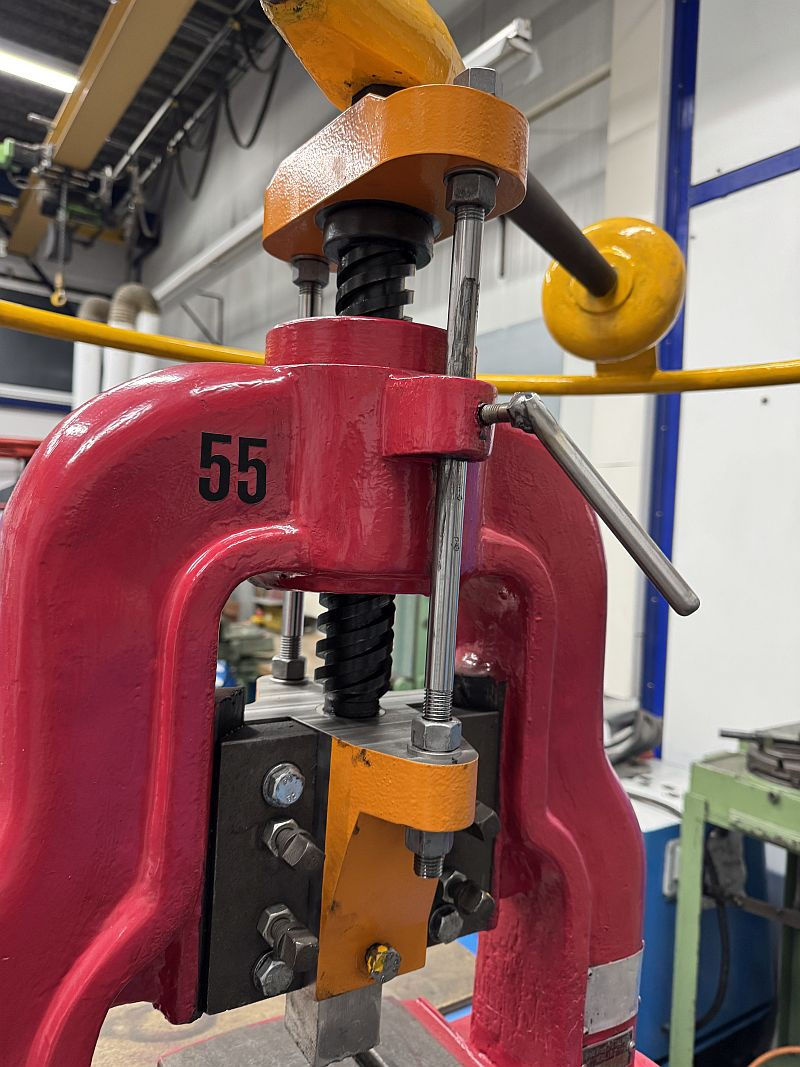

reparierte Handspindelpresse, gebrochene Gußteile wurden ausgetauscht.
reparierte Handspindelpresse, gebrochene Gußteile wurden ausgetauscht.
gebrochene Gußteile
Reparación / revisión / reequipamiento de máquinas
Ejemplo 8/8
Maletero para tractor Porsche
Maletero para un tractor antiguo – Todo en su lugar
¿Sabías que un tractor que ya no se utiliza como vehículo agrícola, sino como pieza de colección o clásico, ya no necesita una estructura de protección antivuelco? Práctico y estético a la vez.
Sin embargo, como en cualquier automóvil, es necesario llevar un botiquín de primeros auxilios y un triángulo de advertencia.
Y eso era precisamente lo que faltaba en el hermoso "Porsche Diesel" de un cliente de Neudert.
Así que la tarea quedó rápidamente definida: había que crear un soporte que encajara perfectamente en los puntos de fijación existentes de un Porsche Diesel, pintado, por supuesto, en el característico color rojo del vehículo. Sobre este soporte se debía colocar una caja con cerradura para guardar el triángulo de advertencia y el botiquín de primeros auxilios.
Por sugerencia de Neudert, este "maletero" se diseñó lo suficientemente grande como para contener una caja de bebidas y una lonchera, para que en viajes más largos también se pudiera disfrutar de la comida.
¡Que tengas un buen viaje!
Información adicional:
Si se utiliza un vehículo en Alemania, independientemente de su antigüedad, como vehículo comercial, por ejemplo, en una empresa agrícola, el conductor solo está asegurado por la asociación profesional correspondiente durante su actividad si se han instalado todos los dispositivos de seguridad (por ejemplo, estructuras de protección antivuelco) y se han cumplido todas las demás regulaciones (orden de trabajo por escrito, formación e instrucción, etc.).
Si un vehículo no se utiliza para trabajar, sino para el disfrute privado, el conductor tampoco está asegurado por la asociación profesional, sino por las demás aseguradoras habituales de un vehículo (responsabilidad civil, casco, etc.). Por lo tanto, tampoco se exige una estructura de protección antivuelco.
Porsche Oldtimer Traktor mit angebrachtem Kofferraum
Porsche Oldtimer Traktor mit angebrachtem Kofferraum
Porsche Oldtimer Traktor mit angebrachtem Kofferraum
